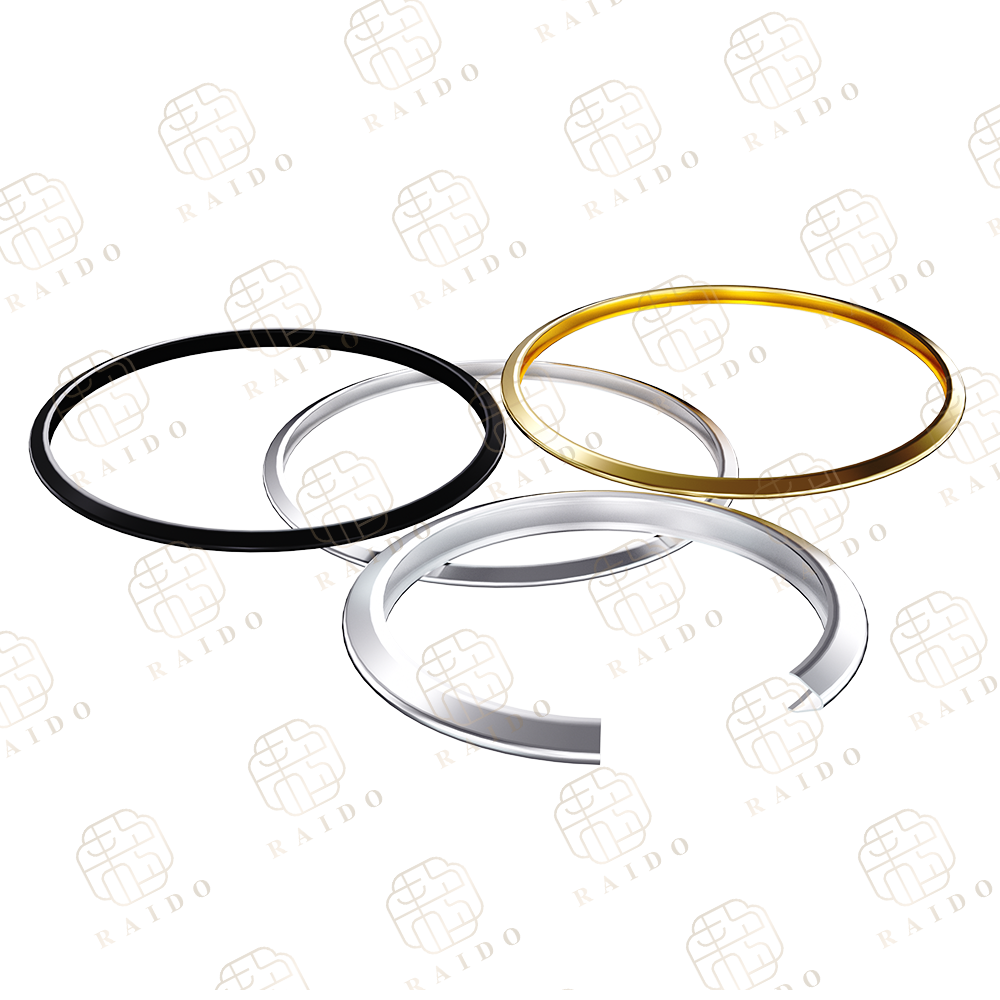

Raido金屬空心異形密封圈是金屬空心O形圈的變形，與金屬空心O型圈一樣，是一種新型的靜密封元件，是將薄壁的鋼管、不銹鋼管、蒙乃爾合金管或因科鎳合金管彎成圓形，方形、橢圓形或矩形，并將兩端進行對焊、拋光、打磨而形成的一種新型的特殊的靜密封件。表面可按需鍍金、鍍銀、鍍四氟、鍍鉭等軟材料，以增強密封性和降低配合面加工難度。由于在較低緊固力下即可密封，而且密封面接合部是小型設計，具有良好的密封性能。耐壓、耐溫、耐介質性及氣密性好，特別適用于高壓、高真空、高溫等特殊苛刻環境，更特別適用于輕小和需要長壽命的密封結構，能秒殺其它密封件，故而廣泛應用于航空、航天、石油、化工、紡織、冶金、兵器、真空機器、半導體相關產品、核電相關產品、電子機器、攪拌機、熔融紡線裝置、油壓機器等各行業機器的密封。
我上海來多公司，建立了完整的金屬空心0型圈生產線，確定了合理的工藝流程，已形成一套國內領先的規?；a、檢測、試驗手段，真正意義上實現了從原材料到設計制造的整體國產化。材料源于軍工廠商，全流程質控，具有20年批量生產經驗，日產量達3000件，表面光亮，壁厚均勻，精度按絲計，硬度在HV80左右，無殘余應力，性能穩定可靠，已成功配套于紡絲組件、閥門、儀表、泵、壓力容器上上海來多密封產品已達到國外同類產品的技術水平，替代了進口，為國內市場提供了優質價廉的產品，并部分出口且替代了大部分進口產品。
材料選擇：薄壁銅管、不銹鋼321、不銹鋼304、不銹鋼316L、蒙乃爾合金、鉻鎳合金、鈦合金
鍍層選擇：四氟（綠色）、金（金屬）、銀（銀白色）、鉭（灰黑色）、銅、鉑
化學性能：耐高溫/耐超低溫（-270℃——+1100℃）、耐腐蝕、耐磨損、耐超真空壓力+300Mpa、泄漏率可達10-10pa m3/s 甚至更低
產品規格：最小密封彎曲半徑是密封截面的六倍，產品截面從0.9mm-12.7mm，尺寸規格從6-4500mm
溝槽光潔度：0.4-0.8Ra um
溝槽設計：聯系本公司技術部
最小密封半徑：最小密封彎曲半徑是密封截面的六倍
溝槽光潔度：0.4-0.8Ra um
溝槽設計：聯系本公司技術部
產品外形：圓形、矩形、橢圓形、方形等
卓越特性
◆密封壓力范圍廣，可在超真空（ 1 × 10 -12 mmHg ）到 300Mpa 壓力范圍內工作
◆環境溫度廣， 可滿足工作溫度 -261℃ ~+1100℃ 的密封要求，并可得到穩定可靠的密封效果
◆能在惡劣的、具有腐蝕性或放射性的工作介質中使用，耐腐蝕、耐磨損、耐超真空壓力+300Mpa、泄漏率可達10-10pa m3/s，甚至可以更低
◆在 O 形圈外表面涂、鍍一層軟金屬或塑料，能防止擦傷，并可覆蓋環管表面的微小缺陷。不同溫度時涂、鍍層可選擇銅、銀、金、鉑、聚四氟乙烯等材料。經涂、鍍的 O 形圈，對法蘭表面的粗糙度要求可由原來的1.6um 降至 3.2um ，密封性能保持不變。
材料及包覆層選擇：
材料 | 固有耐熱極限（℃） | 法蘭槽表面粗糙度 | |
管 | 不銹鋼SUS304 | -250∽540 | ＜0.4μm |
管 | 不銹鋼SUS316 | -250∽820 | ＜0.4μm |
管 | 不銹鋼SUS321 | -250∽870 | ＜0.4μm |
管 | 耐熱鎳鉻鐵合金800 | -250∽980 | ＜0.4μm |
包覆材料 | PTFE噴涂 | -200∽260 | 0.4μm-0.8μm |
包覆材料 | 鍍銀 | -250∽425 | 0.4μm-1.6μm |
包覆材料 | 鍍金 | -250∽650 | 0.4μm-1.6μm |
包覆材料 | 鍍鎳 | -250∽870 | 0.4μm-0.8μm |
密封圈的開槽尺寸：
公稱管徑 | 環 徑 | 槽 深 | 槽 寬 | 密封槽外徑 | 密封槽內徑 | Rmax |
φ 0.9 | φ 6～φ40 | 0.7±0.04 | 1.5 | D + 0.07～0.15 | d - 0.07～0.15 | 0.3 |
φ 1.6 | φ 13～φ70 | 1.2±0.05 | 2.3 | D + 0.10～0.20 | d - 0.10～0.20 | 0.5 |
φ 2.4 | φ 40～φ200 | 1.9±0.05 | 3.1 | D + 0.15～0.25 | d - 0.15～0.25 | 0.8 |
φ 3.2 | φ 75～φ600 | 2.6±0.05 | 4.0 | D + 0.20～0.35 | d - 0.20～0.35 | 1.0 |
φ 4 | φ 100～φ800 | 3.2±0.05 | 5.0 | D + 0.20～0.40 | d - 0.20～0.40 | 1.3 |
φ 4.8 | φ 150～φ1000 | 3.8±0.05 | 6.2 | D + 0.25～0.40 | d - 0.25～0.40 | 1.6 |
*法蘭槽表面加工水紋需要與密封圈圓周方向一致（車削表面）
金屬空心O形圈可以分為以下三種標準型式：
基礎型金屬空心O形圈Simple-type hollow metal O-ring
環的空心腔為密閉的空間內為常壓（大氣壓），靠空心環來保持較大的彈性，一般適用于真空和小于70kgf/cm2（7Mpa）的管道或容器法蘭上使用。
材質 | 狀態 | 耐壓 | 耐溫 |
不銹鋼321 | 基礎型 | 超真空——7Mpa | ＜370℃ |
600合金 | ＜540℃ | ||
750合金 | ＜590℃ | ||
718合金 | ＜650℃ |
開孔平衡型金屬空心O形圈Tapping-type hollow metal O-ring
此圈是在基礎型空心圈內側或外側開數個小孔使管內腔與介質相通，它屬于一種自緊型環，其密封性能比基礎型好，適用于壓力高于70kgf/cm2（7Mpa以上）的工況。
材質 | 狀態 | 耐壓 | 耐溫 |
不銹鋼321 | 平衡型 | 7Mpa以上 | ＜370℃ |
600合金 | ＜540℃ | ||
750合金 | ＜590℃ | ||
718合金 | ＜650℃ |
沖壓型金屬空心O形圈Pressure-closing type hollow metal O-ring
此圈是把惰性氣體封閉在空腔內，當在高溫工作狀態下，氣體受高溫作用而劇烈膨脹，加強了密封圈在高溫(耐溫400℃以上)下的彈性，適用于高溫（最高達800℃）的工況。
