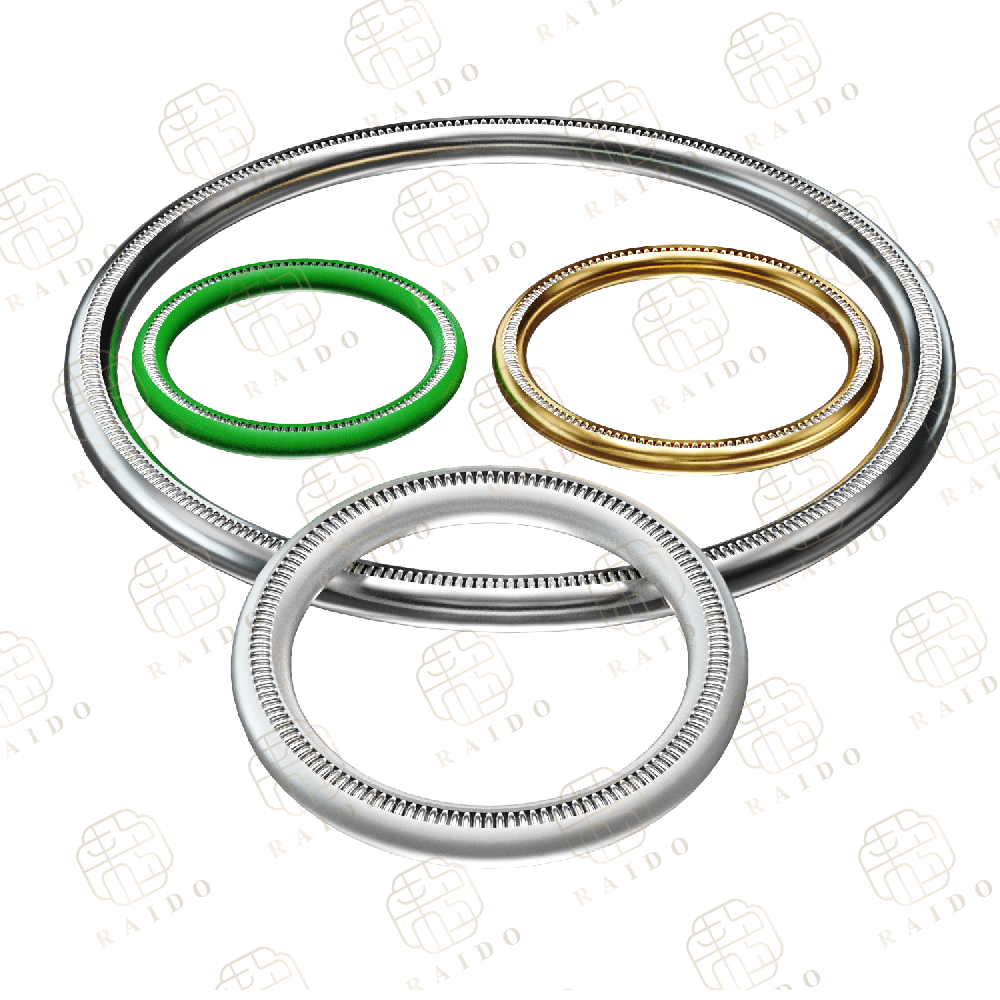

金屬C型圈要求開口的方向指向系統壓力一側，故而根據用戶使用要求，該產品有如下三種基本結構形式：
軸向開口金屬C型圈 一種堅固的動態軸向密封，設計用于承受與其軸向操作條件相同的壓力。它是靜態和低周動態軸向密封應用的最佳選擇。它適用于各種工業環境，包括液壓系統和高溫軸封。
內徑開口金屬C型圈 一種內部開放的彈性內部加壓靜態面密封，使其能夠承受與其內部操作條件相同的壓力。非常適合裝配、壓力容器、噴氣發動機、噴油器、輕型法蘭等
外徑開口金屬C型圈 一種堅固的外部加壓靜態面密封，外部開放，設計用于承受與其外部操作條件相同的壓力。它具有良好的回彈性能，可以適應熱循環。
在使用過程中，與圈配合接觸的內外圓邊緣應設有過渡斜邊，如下圖。系統壓力通過提供額外壓應力載荷加強密封件。這種加強壓應力效果隨不同系統壓力成比例增加。金屬C型圈密封系列可以制成很多形狀和尺寸。典型的內壓密封和外壓密封可以加工成方形，三角形等多種形狀。關于成形密封的更多問題請聯系我們的應用工程師。
C形金屬密封圈的原理基于C形金屬結構的彈性變形,在壓縮過程中,使得C形圈和密封面以線密封方式緊密結合。金屬主體的特性決定了密封件的壓縮載荷。這種精確控制的壓縮量配合相應的壓應力產生精確的墊片壓力，此墊片壓力直接與密封等級相關，我們需要這種壓應力使墊片填充法蘭缺陷。在使用期間，這種壓應力會從系統壓力得到補充。軟一點的密封表面處理使得密封圈塑性更好，只需更小的壓應力就可以達到期望的密封等級。
典型應用
?渦輪發動機殼體接頭；噴油嘴；歧管至殼體法蘭；氣門座；水力的
?氣動配件；石油鉆井設備；真空組件和系統；低溫部件和系統；氣缸蓋防火密封件。
?輕質法蘭和接頭，螺栓載荷低。
?適度的壓縮載荷可最大限度地減少法蘭撓度。
?需要良好到良好的回彈來適應腔體熱和壓力載荷的偏轉。
?高壓。壓力能力可達50000 psid（有關更高壓力的應用，請咨詢Raido技術支持人員）。
?在-320°F至1300°F的溫度范圍內（如需擴展范圍，請咨詢Raido工程師）。
?密封真空、氣體和液體
?通過額外涂層實現最低泄漏率
?耐爆炸性減壓
?簡單的力計算（力分流）

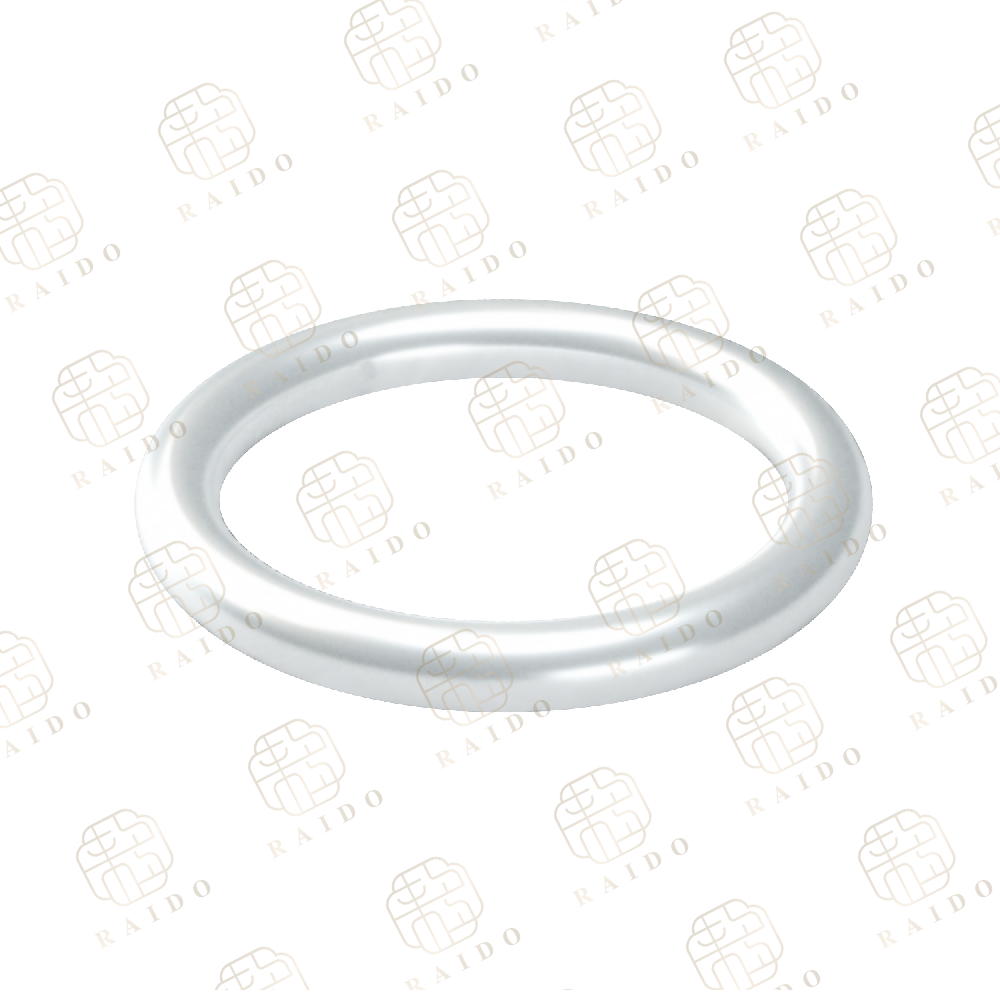

外徑開口金屬C型圈
一種堅固的外部加壓靜態面密封，外部開放，設計用于承受與其外部操作條件相同的壓力。它具有良好的回彈性能，可以適應熱循環。
材質選擇
材質 | 狀態 | 溫度 |
X750合金 | 標準 | T<590℃ |
718合金 | 可選擇的 | T<650℃ |
電鍍/包覆層選擇
電鍍/包覆 | 狀態 | 標準厚度 | 溫度 | 法蘭槽表面粗糙度* |
PTFE | 可選擇的 | 0.03/0.08 | T<260℃ | 0.4-0.8μm |
銀 | 標準 | 0.03/0.05 | T<425℃ | 0.4-1.6μm |
銀/金 | 可選擇的 | 0.03/0.05 | T<650℃ | 0.4-1.6μm |
鎳 | 標準 | 0.03/0.05 | T<870℃ | 0.4-0.8μm |
無 | - | - | - | <0.4μm |
*法蘭槽表面加工水紋需要與密封圈圓周方向一直(車削表面)
